1. O que é o "Efeito Ilhamento" e por que ele é perigoso?

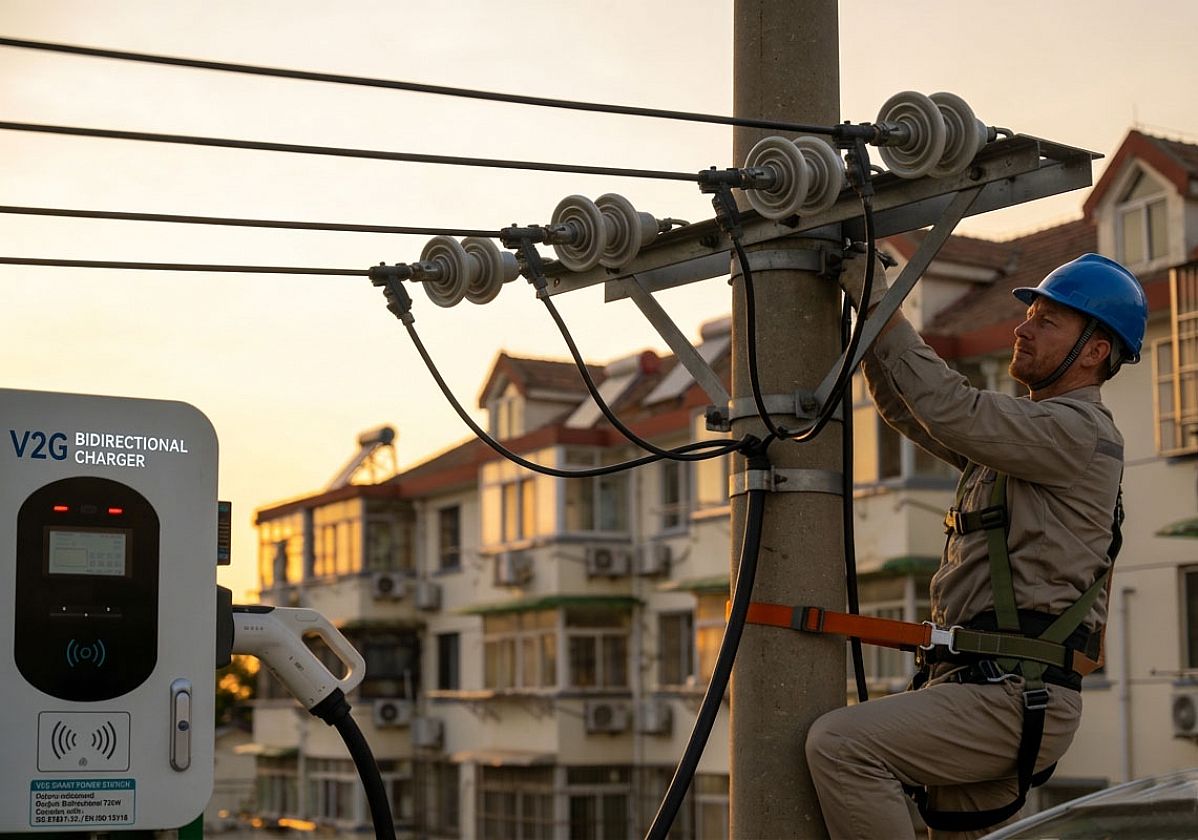

Imagine um cenário em que a rede elétrica local é interrompida para manutenção. Um técnico inicia os reparos nas linhas de energia, presumindo que elas estejam desenergizadas. No entanto, um veículo elétrico (VE) conectado por meio de um carregador V2G continua a fornecer energia para aquele segmento local específico.
Nesse momento, o carregador e o VE formam uma "ilha" isolada e energizada, independente da rede principal. Esse "Efeito Ilhamento" representa sérios riscos: pode danificar equipamentos devido ao religamento dessincronizado e, mais importante, apresenta um risco letal de alta tensão para os trabalhadores da concessionária. A proteção anti-ilhamento é o "freio de emergência" que impede isso, interrompendo instantaneamente a conexão.
Elemento
|
Estado normal da grade
|
Evento de ilhamento (Perigo)
|
Após a ativação da proteção (Seguro)
|
Rede Pública
|
Equilíbrio entre Oferta e Demanda
|
Desligamento de Energia
|
Desligamento de Energia
|
Fluxo de energia
|
Fluxo bidirecional️
|
Alimentação reversa do veículo elétrico
|
Desconexão física
|
Pessoal de Manutenção
|
Monitoramento Normal
|
Risco de Vida (Linha Energizada)
|
Operação Segura
|
Tempo de resposta
|
——
|
——
|
< 2,0 segundos
|
2. Métodos de Detecção de Ilhamento
2.1 Método de Detecção Passiva
- Mecanismo: Este método monitora silenciosamente parâmetros da rede, como tensão e frequência.
- Lógica: Quando a rede falha, esses parâmetros normalmente flutuam. Se os valores saírem de uma faixa de segurança predefinida, o sistema desliga o circuito.
- Prós e contras: É altamente eficiente e não afeta a qualidade da energia. No entanto, possui uma "Zona de Não Detecção" (ZND) — se a carga local corresponder perfeitamente à potência de saída do veículo elétrico, a tensão e a frequência podem permanecer estáveis, deixando o evento de ilhamento sem ser detectado.
2.2 Método de Detecção Ativa
- Mecanismo: O carregador introduz intencionalmente pequenas perturbações em sua saída, como ligeiras variações de frequência ou tensão.
- Lógica: Quando a rede está saudável, ela atua como um barramento infinito e estabiliza essas pequenas perturbações. Mas, em um estado de ilhamento, essas perturbações aumentam rapidamente (como um efeito bola de neve), ultrapassando os limites de segurança e acionando um desligamento.
- Técnicas comuns: Deriva Ativa de Frequência (DAF) e Deslocamento de Tensão Sandia (DTS).
- Prós e contras: É altamente preciso, praticamente sem pontos cegos de detecção. A pequena desvantagem é um leve impacto na qualidade geral da energia devido às perturbações injetadas.
2.3 Método de Detecção Híbrida: O Padrão Ouro da Indústria
Para alcançar a máxima confiabilidade, os carregadores V2G modernos — incluindo aqueles em conformidade com as normas IEC 61851-23 e IEEE 1547 — normalmente empregam uma abordagem híbrida.
O Fluxo de Trabalho: O sistema depende principalmente da detecção passiva para sua operação "limpa". Se uma pequena anomalia for detectada, a detecção ativa "sonda" a rede para confirmar se é um evento de ilhamento real. Isso garante 100% de segurança, minimizando a interferência na rede.
3. Conclusão: Transformando Segurança Técnica em Confiança de Mercado
A proteção anti-ilhamento pode ser um requisito técnico complexo, mas seu objetivo é simples: garantir que, quando a rede ficar sem energia, a energia seja interrompida. Para os provedores de infraestrutura V2G, escolher equipamentos com detecção híbrida robusta não se trata apenas de conformidade — trata-se de proteger vidas e garantir a estabilidade da rede a longo prazo.
