Os veículos elétricos modernos baseiam-se principalmente em dois métodos de carregamento: carregamento em CA (corrente alternada) — carregamento lento — e carregamento em CC (corrente contínua) — carregamento rápido. Embora ambos os métodos, em última análise, forneçam energia ao conjunto de baterias, seus princípios de funcionamento, arquitetura de sistema e desempenho de carregamento diferem significativamente.
Como Funciona um Sistema de Carregamento de VE
O objetivo fundamental de um sistema de carregamento de veículos elétricos (VE) é transferir energia elétrica da rede de distribuição para a bateria do veículo, garantindo a segurança por meio de monitoramento contínuo, comunicação e funções de proteção.
Um sistema de carregamento completo geralmente inclui:
- Conector de carregamento e entrada de carregamento
- Cabo de carregamento
- Unidade de Controle do Veículo (VCU)
- Sistema de Gerenciamento de Bateria (BMS)
- Equipamento de carregamento
- Circuitos de comunicação e proteção
Durante o carregamento, o veículo e o equipamento de carregamento trocam informações continuamente a respeito da capacidade atual, estado da bateria, temperatura, tensão e condições de segurança. O carregamento só é iniciado após todos os requisitos de segurança terem sido satisfeitos.
Carregamento em CA: O Método de Carregamento Mais Comum para o Uso Diário
O carregamento em CA é o método de carregamento mais amplamente utilizado em aplicações residenciais e em locais de trabalho. Neste sistema, a eletricidade fornecida pela rede entra no veículo como corrente alternada e é convertida em corrente contínua pelo carregador embarcado (interno) antes de chegar ao conjunto de baterias.
Dependendo da região e do ambiente de instalação, o carregamento em CA pode utilizar energia monofásica de 220 V ou energia trifásica de 380 V.
Os principais componentes envolvidos no carregamento em CA incluem:
- Carregador embarcado (OBC)
- Entrada de carregamento em CA
- Cabo de carregamento
- Estação de carregamento em CA ou tomada elétrica residencial
- Sistemas de controle VCU e BMS
Entre esses componentes, o cabo de carregamento desempenha um papel particularmente importante para garantir a entrega segura de energia.
Por Que o Carregamento no Modo 2 é Popular em Todo o Mundo
Um

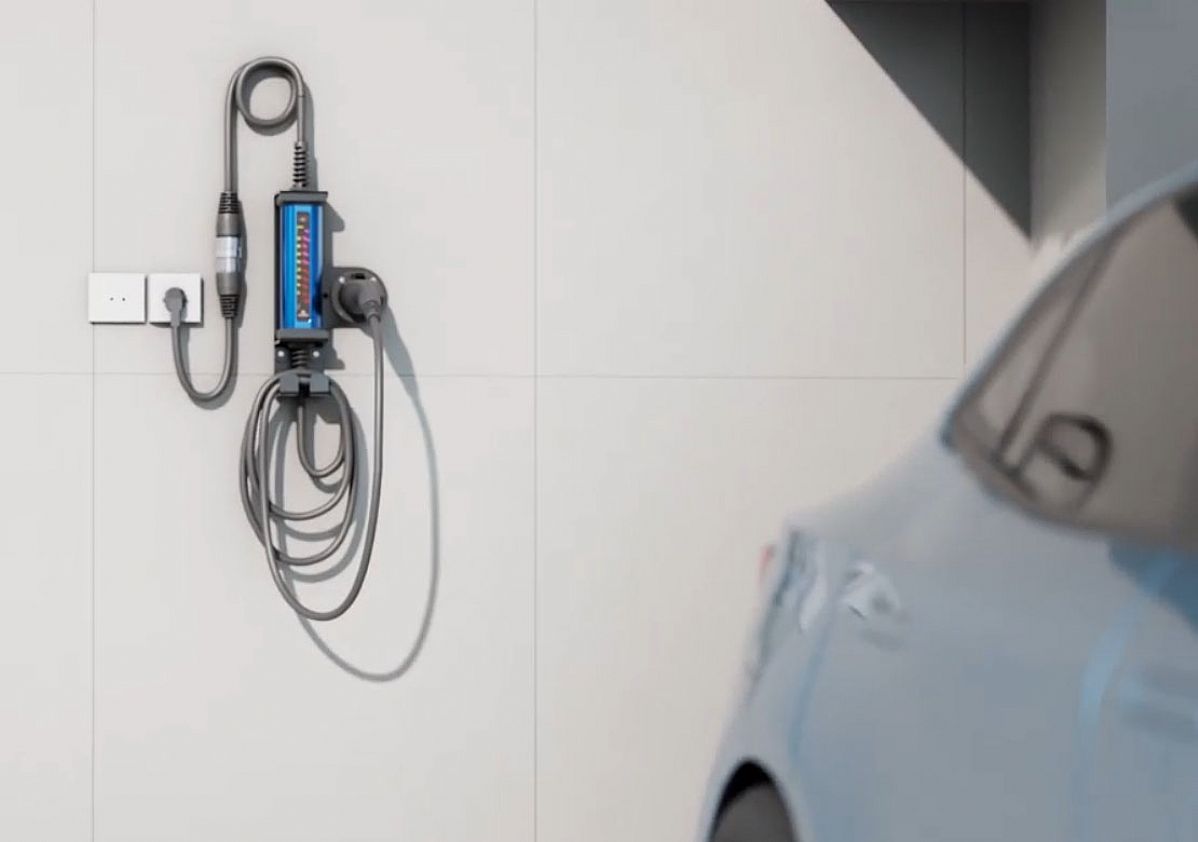

cabo de carregamento para VE no Modo 2 oferece uma maneira conveniente de carregar diretamente a partir de uma tomada elétrica residencial padrão, sem a necessidade de uma estação de carregamento dedicada.
Ao contrário das extensões elétricas comuns, um cabo de carregamento no Modo 2 incorpora um Dispositivo de Controle e Proteção no Cabo (IC-CPD), que monitora continuamente as condições tanto do veículo quanto da rede elétrica. A unidade de controle é capaz de desconectar automaticamente o fornecimento de energia quando são detectadas anomalias, melhorando significativamente a segurança do carregamento. As especificações típicas de carregamento no Modo 2 incluem:
- Tensão de entrada CA de 220 V
- Corrente máxima de carregamento de aproximadamente 13 A
- Potência de carregamento de até 2,86 kW
- Funções de proteção integradas
- Design portátil e fácil de usar
Como a potência de carregamento é relativamente moderada, a temperatura da bateria aumenta mais lentamente durante o processo, o que pode contribuir para uma vida útil mais longa da bateria em comparação com carregamentos frequentes de alta potência.
Para muitos proprietários de veículos elétricos, o carregamento no Modo 2 continua sendo a solução mais prática para o carregamento noturno e para o uso diário do veículo.
Mecanismos de Comunicação e Segurança no Carregamento CA
Os sistemas modernos de carregamento CA utilizam sinais de comunicação dedicados para garantir uma operação segura.
O sinal CC (Confirmação de Conexão) verifica se o conector de carregamento está inserido corretamente e determina a capacidade do cabo. O sinal CP (Piloto de Controle) comunica a corrente de carregamento disponível, proveniente do equipamento de carregamento para o veículo, por meio de controle PWM.
Assim que o conector é inserido, o processo de carregamento geralmente segue esta sequência:
1. O veículo detecta a conexão de carregamento.
2. O carregador embarcado ativa os sistemas do veículo.
3. A VCU e o BMS realizam verificações nos sistemas.
4. O equipamento de carregamento e o veículo trocam informações de status.
5. O BMS autoriza o carregamento.
6. Os relés de potência fecham.
7. O carregamento inicia-se automaticamente.
Esse processo totalmente automatizado aumenta a conveniência para o usuário, ao mesmo tempo em que mantém um rigoroso controle de segurança.
Carregamento Rápido CC: Proporcionando um Reabastecimento de Energia Veloz
Ao contrário do carregamento CA, o carregamento CC realiza a conversão de energia dentro da estação de carregamento, em vez de dentro do veículo.
A estação de carregamento converte a energia CA trifásica em energia CC de alta tensão e a entrega diretamente ao pacote de baterias por meio de um conector de carregamento CC dedicado.
Como o carregador de bordo é contornado, a potência de carregamento pode ser significativamente maior, permitindo tempos de carregamento muito mais curtos.
Um sistema típico de carregamento CC inclui:
- Conector de carregamento CC
- Entrada de carregamento CC
- Sistema de Gerenciamento de Bateria (BMS)
- Estação de carregamento rápido CC
- Rede de comunicação CAN
O BMS comunica-se diretamente com a estação de carregamento para regular a tensão e a corrente de carregamento de acordo com as condições da bateria e os requisitos de segurança.
Devido à maior potência de carregamento envolvida, o gerenciamento térmico e a proteção da bateria tornam-se particularmente importantes durante as operações de carregamento CC.
Carregamento CA vs. Carregamento CC: Qual é o Melhor?
Ambos os métodos de carregamento possuem vantagens importantes e são projetados para diferentes cenários de carregamento.
| Característica |
Carregamento AC |
Carregamento DC |
| Velocidade de carregamento |
Moderada |
Muito rápida |
| Custo de instalação |
Mais baixo |
Mais alto |
| Estresse da bateria |
Menor |
Maior |
| Geração de calor |
Menor |
Maior |
| Adequação para carregamento residencial |
Excelente |
Limitada |
| Adequação para carregamento público |
Boa |
Excelente |
Para o deslocamento diário e o carregamento noturno, o carregamento CA é geralmente considerado a opção mais benéfica para a bateria. Correntes de carregamento mais baixas reduzem a geração de calor, minimizam o estresse da bateria e ajudam a prolongar sua vida útil.
O carregamento rápido CC, por outro lado, é ideal para viagens de longa distância, operações de frotas e situações em que é necessário um carregamento rápido.
A maioria dos fabricantes de veículos elétricos recomenda combinar ambos os métodos de carregamento: utilizando o carregamento CA para as necessidades rotineiras e reservando o carregamento rápido CC para ocasiões em que um carregamento mais veloz seja indispensável.
Por Que o Carregamento Modo 2 Continua a Desempenhar um Papel Importante
À medida que a infraestrutura pública de carregamento se expande, as soluções portáteis de carregamento continuam sendo altamente valiosas para os proprietários de veículos elétricos.
Um cabo de carregamento Modo 2 para veículos elétricos oferece diversas vantagens importantes:
- Compatível com tomadas residenciais padrão
- Portátil e prático para viagens
- Eletrônica de proteção integrada
- Menores custos de instalação
- Capacidade conveniente de carregamento de emergência
- Redução do estresse da bateria durante o carregamento regular
Essas vantagens tornam o carregamento Modo 2 uma das soluções de carregamento mais versáteis disponíveis para proprietários particulares de veículos elétricos em todo o mundo.
Conclusão
Os sistemas de carregamento de veículos elétricos baseiam-se em mecanismos sofisticados de comunicação, controle e proteção para garantir uma transferência de energia segura e eficiente entre a rede elétrica e as baterias dos veículos. Embora o carregamento em corrente contínua (CC) ofereça uma velocidade inigualável para viagens de longa distância e aplicações comerciais, o carregamento em corrente alternada (CA) continua sendo a escolha preferida para o carregamento do dia a dia, devido à sua simplicidade, segurança e características favoráveis à bateria. Entre as soluções de carregamento em CA, o Cabo de Carregamento para Veículos Elétricos (VE) Modo 2 continua a oferecer um excelente equilíbrio entre conveniência, portabilidade e segurança no carregamento, tornando-se um acessório essencial para os proprietários de veículos elétricos modernos.
Para fabricantes, distribuidores e usuários de veículos elétricos que buscam equipamentos de carregamento confiáveis, compreender esses princípios de carregamento é o primeiro passo para selecionar a solução ideal, garantindo desempenho e segurança a longo prazo.
