1. Conceito Básico de MCU
MCU significa Unidade Microcontroladora. Também é conhecido como microcontrolador de chip único. O famoso microcontrolador 8051, estudado em universidades, é um exemplo clássico de MCU.
1.1 Microcontrolador vs. Microcomputador
Um microcontrolador (microcomputador de chip único) tem origem na arquitetura dos microcomputadores tradicionais. Um microcomputador convencional consiste em:
- CPU (Unidade de Controle + ULA)
- Memória (RAM e armazenamento externo, como discos rígidos)
- Dispositivos de entrada/saída (teclado, mouse, monitor, alto-falantes, etc.)
Esses componentes geralmente são implementados usando vários chips independentes conectados por meio de barramentos externos em uma placa-mãe. Essa estrutura permite configuração flexível, mas aumenta a complexidade, o tamanho e o consumo de energia.

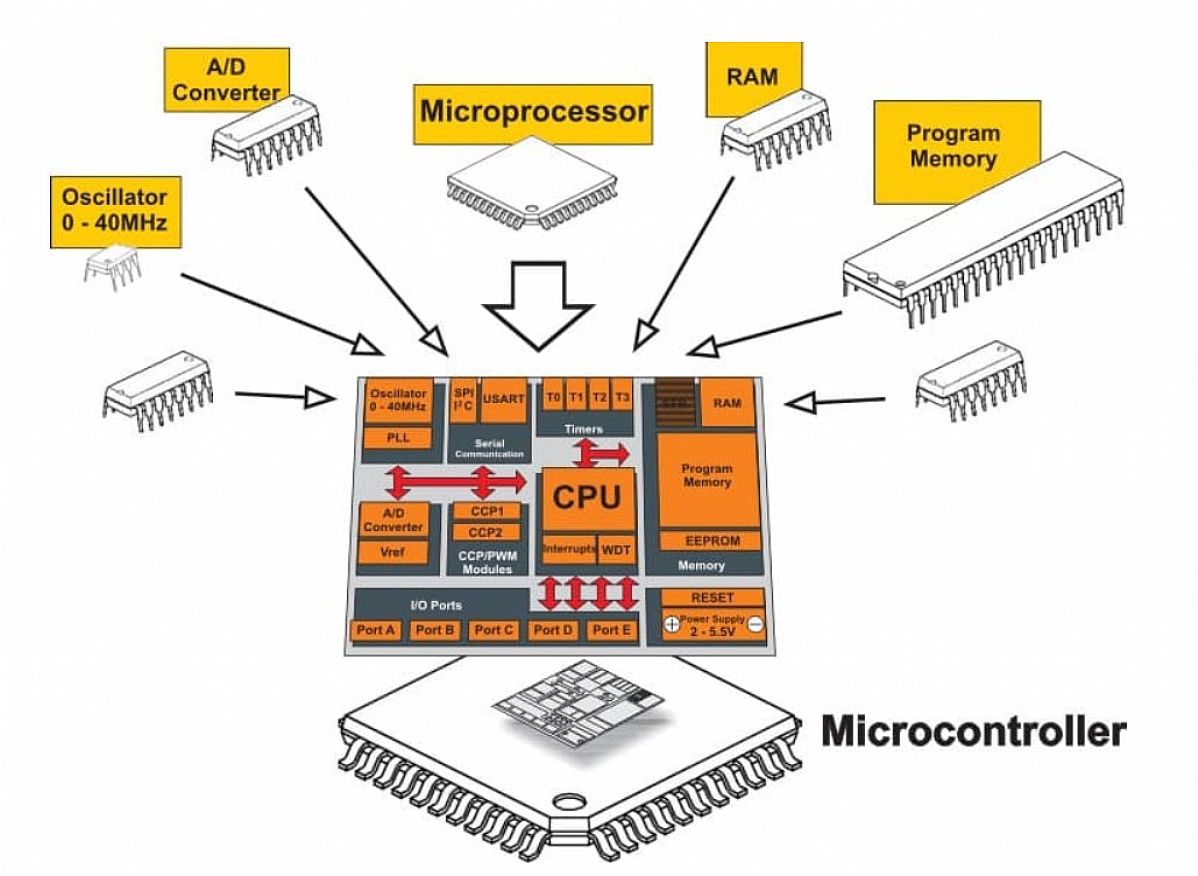

Um MCU integra a CPU, a memória e os periféricos de E/S em um único chip, permitindo que todo o processamento de dados e as operações de controle sejam concluídos internamente. Isso resulta em:
- Maior eficiência de execução
- Menor custo e consumo de energia
- Adequação para sistemas de controle embarcados dedicados e em tempo real
1.2 Arquitetura e Princípio de Funcionamento do MCU
Um MCU normalmente inclui:
- CPU: Executa a lógica de controle e as instruções
- RAM: Armazenamento temporário de dados para processamento rápido
- ROM/Flash: Armazena programas e dados fixos
- Periféricos: GPIO, ADC, PWM, UART, SPI, I²C, etc.
Em MCUs automotivos, periféricos dedicados adicionais são frequentemente integrados, como:
- Controladores CAN/LIN/FlexRay
- Drivers de LCD
- Controladores de motor e motor de passo
À medida que os veículos evoluem para a eletrificação e a inteligência — abrangendo painéis digitais, sistemas de infoentretenimento, conectividade T-Box e controladores de domínio — a expansão tradicional do MCU por meio de periféricos simples não é mais suficiente. Isso impulsiona a adoção de SoCs.
2. Conceito Básico de SoC
SoC (System on Chip) refere-se à integração de múltiplos módulos funcionais em um único chip, formando um sistema próximo a um computador completo.
Embora tanto os MCUs quanto os SoCs sejam soluções de chip único, seus objetivos de projeto diferem fundamentalmente:
- MCU: Projetado para tarefas de controle simples e determinísticas com alto desempenho em tempo real.
- SoC: Projetado para sistemas computacionais complexos capazes de executar sistemas operacionais completos e lidar com cargas de trabalho de alto desempenho.
Essa diferença de objetivos leva a diferenças arquitetônicas substanciais.
2.1 Arquitetura de Núcleo Único vs. Multi-Núcleo
Os MCUs geralmente apresentam:
- Arquitetura de núcleo único ou multi-núcleo limitado
- Processadores Cortex-M
- SRAM e Flash integradas
- Memória tipicamente < 10 MB
Os SoCs, por outro lado, adotam arquiteturas multi-núcleo heterogêneas, incluindo:
- CPU + GPU + DSP + NPU
- Suporte para memória DDR (nível GB)
- Interfaces multimídia e sem fio avançadas
Um exemplo típico é um SoC para smartphone, como o Qualcomm Snapdragon 865, que integra múltiplos núcleos Cortex-A e uma GPU de alto desempenho.
Embora alguns MCUs automotivos agora adotem designs multi-núcleo, eles ainda diferem significativamente dos SoCs em termos de escala de desempenho e complexidade do sistema.
2.2 Desempenho em Tempo Real e Sistemas Operacionais
Os MCUs priorizam a resposta em tempo real. Muitos sistemas baseados em microcontroladores operam em:
- Modo bare-metal
- RTOS leve (por exemplo, FreeRTOS)
O tempo de inicialização é tipicamente de dezenas de milissegundos, atendendo aos rigorosos requisitos automotivos, como ativação rápida (<100 ms) e tempos de resposta críticos para a segurança (por exemplo, frenagem de emergência em 200 ms).
Os SoCs são otimizados para multitarefa e alto desempenho computacional e geralmente executam:
No entanto, esses sistemas operacionais exigem tempos de inicialização mais longos — frequentemente vários segundos ou mais — o que os torna inadequados para certas tarefas de controle em tempo real.
Como resultado, os veículos modernos frequentemente adotam uma arquitetura MCU + SoC, onde:
- A MCU lida com o controle em tempo real e as funções de segurança.
- O SoC lida com computação complexa, gráficos, IA e conectividade.
2.3 Periféricos, Poder de Computação e Consumo de Energia
As MCUs normalmente integram periféricos limitados focados em tarefas de controle, enquanto os SoCs suportam:
- Interfaces de alta velocidade
- Câmeras, telas, áudio e vídeo
- Bluetooth, Wi-Fi, USB
- Aceleração avançada de IA e conectividade 5G
Os SoCs geralmente dependem de memória e armazenamento externos, como DDR e UFS, com capacidades que chegam a centenas de gigabytes. Em contraste, as MCUs normalmente usam Flash e SRAM on-chip, medidas em KB ou MB.
Em termos de consumo de energia:
- MCUs: Nível de microwatts, baixa geração de calor
- SoCs: Nível de watts, exigindo gerenciamento de energia avançado e projeto térmico
Em aplicações automotivas, como direção autônoma e cockpits inteligentes, os SoCs podem exigir 20 KDMIPS ou mais, suportando fusão multissensor (por exemplo, 5 câmeras + 5 radares).
3. Resumo
| Recurso |
MCU |
SoC |
| Arquitetura |
Simples |
Complexa, multi-core |
| Tempo de inicialização |
Muito rápido |
Relativamente lento |
| Desempenho em Tempo Real |
Excelente |
Limitado |
| Sistema Operacional |
Bare-metal / RTOS |
Linux / QNX / Android |
| Poder de Computação |
Baixo a médio |
Muito alto |
| Consumo de Energia |
Muito baixo |
Alto |
Os microcontroladores (MCUs) são ideais para controle em tempo real e tarefas críticas de segurança, enquanto os SoCs se destacam em computação de alto desempenho e integração de sistemas complexos.
MCUs, SoCs e Sistemas de Carregamento de Veículos Elétricos
Em veículos elétricos modernos, tanto os MCUs quanto os SoCs desempenham papéis cruciais — não apenas nos sistemas de direção e cockpit, mas também no controle de carregamento e gerenciamento de energia. Componentes como controladores de carregamento, unidades BMS e módulos de comunicação dependem de MCUs para controle em tempo real, enquanto os SoCs possibilitam conectividade, interação com a nuvem e gerenciamento inteligente de energia.
