6/18/2025

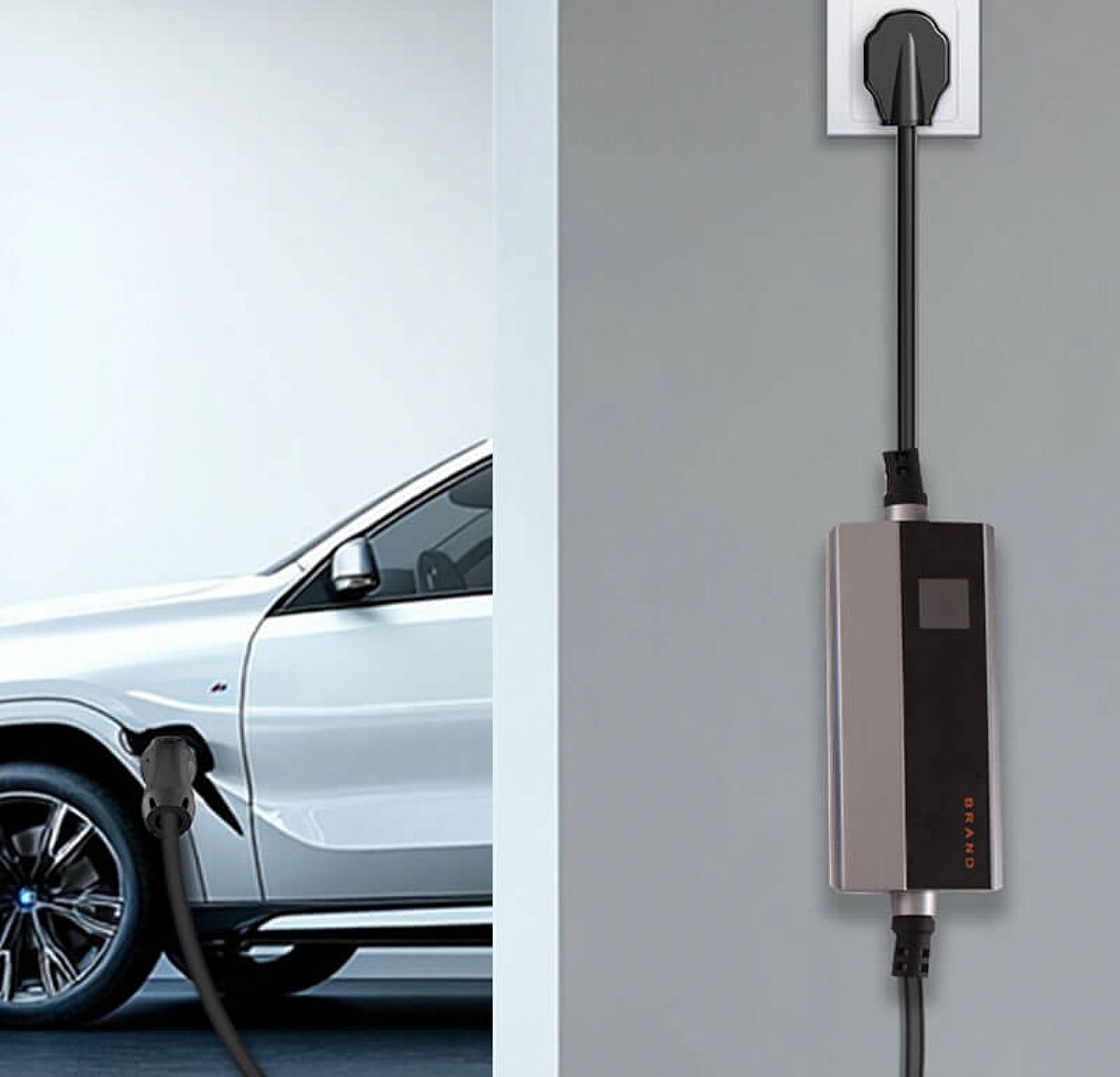

Com o rápido crescimento da propriedade de veículos elétricos, métodos de carregamento seguros e convenientes estão se tornando o foco da atenção da maioria dos usuários. Carregadores portáteis tornaram-se um meio complementar eficaz para proporcionar aos usuários uma experiência de carregamento flexível. Em carregadores portáteis, o dispositivo de carregamento Modo 2, o Dispositivo de Controle e Proteção In-Cable (IC-CPD), desempenha um papel fundamental. O sensor de corrente Hall, como um de seus principais componentes de segurança, fornece garantia precisa para a operação segura e confiável do IC-CPD.
A Extensão de Cabo de Carregamento para VEs também é um importante produto complementar à solução de carregamento portátil e é cada vez mais preferida pelos usuários. Ela pode resolver efetivamente o problema da distância insuficiente entre o posto de carregamento e o veículo, além de aumentar a adaptabilidade e a conveniência do IC-CPD em cenários de aplicação prática.
01 Visão Geral dos Modos de Carregamento de Veículos Elétricos
De acordo com a norma GB/T 18487.1-2015 e outras normas nacionais, o modo de carregamento de veículos elétricos pode ser dividido nos quatro modos a seguir:
Modo 1: Conexão direta do veículo à rede elétrica CA comum, sem medidas de proteção, o que foi proibido;
Modo 2: Conexão à rede elétrica CA por meio de dispositivos portáteis com funções de controle e proteção;
Modo 3: Conexão a um equipamento especial de carregamento CA com um módulo de guia e proteção;
Modo 4: Carregamento rápido por meio de um dispositivo de carregamento CC com função de controle e orientação.
O carregamento no Modo 2 é uma adição importante à solução de carregamento residencial devido à sua estrutura simples e instalação flexível. O uso de extensões de cabo de carregamento para veículos elétricos expande ainda mais sua aplicabilidade em ambientes complexos.
02 Estrutura e função do IC-CPD
O dispositivo de controle e proteção no cabo (IC-CPD) é o componente principal do carregamento no Modo 2 e integra o cabo, o plugue, o conector e a caixa de funções. A caixa de funções desempenha três funções principais:
Proteção contra corrente residual: para evitar o risco de choque elétrico;
Função de orientação de controle: para permitir a comunicação com o veículo elétrico;
Controle de comutação de corrente: para garantir a abertura e o fechamento seguros do circuito de corrente.
O IC-CPD pode ser utilizado com tensão não superior a 250 V e corrente máxima não superior a 16 A, sendo adequado para ambientes CA monofásicos, enfatizando a segurança, a compacidade e a estabilidade. Para algumas vagas de estacionamento especiais ou ambientes com consumo de energia de longa distância, o uso com a extensão do cabo de carregamento de VE pode estender efetivamente a distância de conexão e aumentar a liberdade de carregamento do usuário.
03 Papel Principal do Sensor de Corrente Hall no IC-CPD
No IC-CPD, o Sensor de Corrente Hall é utilizado para monitorar a variação da corrente de carga em tempo real, garantindo a execução eficaz da proteção contra sobrecorrente, controle de falha de energia e outras funções. Os critérios de seleção devem atender aos seguintes itens:
Tensão de operação: ≥ 250 V
Corrente nominal: ≥ 1,5 × corrente de carga
Estrutura compacta, forte capacidade antiparasitária
Com boa estabilidade térmica e linearidade
O sensor de corrente Hall com chip CC6920, por exemplo, foi projetado para atender a restrições de espaço, aos requisitos de alto desempenho do ambiente de aplicação e para controle de motores, monitoramento de carga, comutação de alimentação, proteção contra sobrecorrente e outras áreas.
Principais características:
Faixa de medição: 5A-50A, suporta CC e CA
Alta precisão: 0,5% de erro à temperatura ambiente, ±3% de erro em toda a faixa de temperatura
Estrutura compacta: integração interna de fio condutor de baixa impedância (0,9mΩ)
Resposta rápida: largura de banda de até 250kHz, tempo de resposta de passo de 1,2μs
Isolamento seguro: com capacidade de suportar tensão de isolamento de 3500VRMS
Forte antiparasitário: estrutura diferencial Hall e tecnologia de cancelamento dinâmico de desalinhamento
Pacote compacto: adaptado às restrições de espaço de dispositivos de carregamento portáteis
Características de saída: quando a corrente de entrada é OA, a tensão de saída é VCC/2, que varia linearmente com a corrente
04 Tendências e Perspectivas de Mercado do IC-CPD
Embora o IC-CPD seja um dispositivo de carregamento lento, ele apresenta vantagens óbvias, como baixo custo de construção, alta adaptabilidade e alta segurança. É especialmente adequado para carregamento profundo em casa, aproveitando o baixo preço da eletricidade à noite para prolongar a vida útil da bateria.
Atualmente, a maioria das montadoras vende carros novos com carregadores Modo 2 equipados aleatoriamente, ou seja, dispositivos IC-CPD. Prevê-se que os testes, a certificação e a demanda por produtos IC-CPD e seus principais componentes (como sensores de corrente Hall) continuarão a crescer à medida que o número de veículos elétricos aumenta rapidamente. Como solução auxiliar para o carregamento Modo 2, a extensão do cabo de carregamento para veículos elétricos também desempenhará um papel significativo no aumento da conveniência de carregamento para os usuários.
